링 조인트 개스킷

링 타입 조인트 개스킷은 석유 산업과 드릴링 및 석유 및 가스 생산 장비에 사용하기 위해 개발되었습니다. 이 개스킷은 가능한 높은 압력 및 온도 업무에 적합합니다. 볼트 힘을 통한 씰 인터페이스에 압력을 가해 가스켓의 부드러운 금속은 단단한 플랜지 재료의 결함으로 흐르고 매우 단단하고 효율적인 씰을 만듭니다. 윌슨은 다양한 링형 조인트 개스킷을 제조하고 공급합니다. Rilson 링 타입 조인트 (RTJ) 표준 크기 개스킷은 API 6A, API 17D 및 ASME B16.20에 따라 제조됩니다 .

견적을 받으십시오

PREV：나선형 상처 개스킷
NEXT：비 금속 개스킷

제품 세부 사항

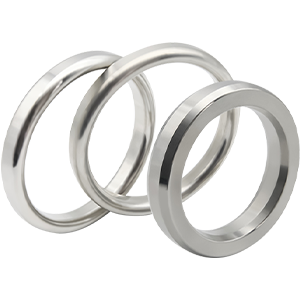

스타일 R 링 개스킷

링 조인트 개스킷은 타원형 단면과 팔각형 단면의 두 가지 기본 유형으로 제공됩니다. 이 기본 모양은 최대 10,000psi (64mpa)의 압력에 사용됩니다. 치수는 표준화되며 특별히 홈이있는 플랜지가 필요합니다. 팔각형 단면은 타원보다 밀봉 효율이 높으며 선호되는 개스킷이 될 것입니다. 그러나 기존 유형 둥근 바닥 그루브에는 타원형 단면 만 사용할 수 있습니다. 새로운 평평한 바닥 그루브 설계는 타원형 또는 팔각형 단면을 허용합니다. 링 조인트 그루브의 밀봉 표면은 63 마이크로 인치로 부드럽게 마무리되며 불쾌한 융기, 도구 또는 수다사 자국이 없어야합니다. RTJ 어셈블리는 초기 라인 접촉 또는 압축력이 적용됨에 따라 테두리 동작에 의해 밀봉됩니다.

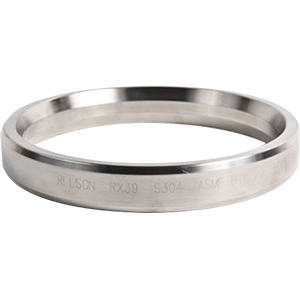

스타일 RX 링 개스킷

RX 링 개스킷은 표준 팔각형 링 조인트 개스킷과 모양이 비슷하지만 단면은 밀봉에 영향을 미치는 유체 압력을 활용하도록 설계되었습니다. 이들은 API 6A로 만들어지고 API 6비 플랜지에서 유전 드릴링 및 생산 응용을위한 표준 팔각형 고리와 상호 교환 할 수있다. RX는 최대 5,000psi (34.37 MPa)의 압력에 사용됩니다. 표준 크기는 저탄소 강, 연질 철, 304 및 316으로 구입되어 있습니다.

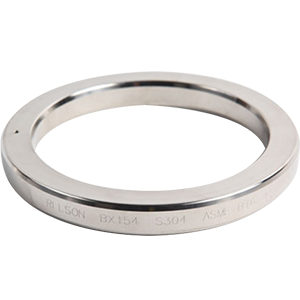

스타일 BX 링 개스킷

BX 고리 개스킷은 표준 타원형 또는 팔각형 모양과 다릅니다. 단면에서는 정사각형이고 각 모서리의 테이퍼. API 6bx 플랜지에서만 사용할 수 있습니다. BX는 최대 20,000psi (137.90 MPa)의 압력에 사용됩니다. 표준 크기는 저탄소 강, 연질 철, 304 및 316으로 구입되어 있습니다.

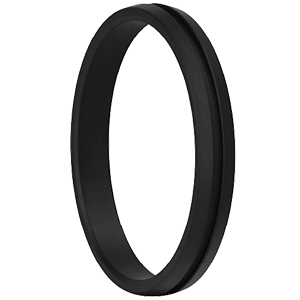

IX 씰 링

IX 씰 링은 Norsok Compact Flange Connections (NCF)에서 사용하도록 설계되었습니다. 다른 재료로 제공되는 IX 링에는 공급 된 기본 재료를 나타 내기 위해 색상 코드 PTFE 코팅이 제공됩니다. 식별 표시는 Norsok L-005 표준에 따라 링 내부에 있습니다.

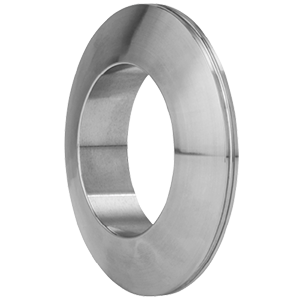

렌즈 링

렌즈 링은 고압 배관 시스템 및 압력 용기 헤드에 사용하기위한 라인 접촉 씰입니다. 렌즈 단면은 구형 개스킷 표면이며 플랜지에 특수 가공이 필요합니다. 접촉 영역이 매우 작고 개스킷 좌석 압력이 매우 높기 때문에이 개스킷은 작은 볼트 하중으로 앉을 것입니다. 일반적으로 개스킷 재료는 플랜지보다 부드럽습니다. 렌즈 개스킷을 주문하려면 완전한 도면 및 재료 사양을 제공해야합니다.

고무 코팅 링 타입 조인트

고무 코팅 링 타입 조인트 - RTJ는 니트릴 고무 코팅으로 둘러싸여 있습니다. 링 타입 조인트의 재료 - RTJ는 일반적으로 부드러운 철 또는 저탄소 / 연한 강철입니다.
이 유형의 링 타입 조인트 또는 RTJ에는 세 가지 주요 기능이 있습니다.
플랜지 손상을 최소화하기 위해 압력 또는 수력 테스트에 사용됩니다.
고무 접촉 지점은 플랜지 표면을 보호하면서 추가 씰을 제공합니다.
그것은 기존의 링 링 형 조인트와 그루브의 관여 된 표면 사이에서 발생할 수있는 부식에 대한 보증 증가를 제공합니다.
이들은 316 스테인레스 스틸, 연질 철강, 탄소강, 저중 강철, F5 및 슈퍼 듀플렉스를 포함한 다양한 재료로 코팅 될 수 있습니다.

사용 된 일반적인 자료

특정 서비스 조건에 맞게 개스킷 금속을 선택해야합니다. 이 외에도, 재료 경도는 플랜지 금속의 경도보다 낮아야합니다. 가스켓이 밀봉 표면의 홈이 아닌 압축 하에서 개스킷이 변형되도록해야합니다. 일반적인 재료 및 경도 값에 대한 설명은 다음과 같습니다.

재료	지정	소음 재료 아니요.	경도 (Max)
재료	지정	소음 재료 아니요.	브리넬 HB	로크웰 B
부드러운 철	디	-	90	56
낮은 탄소 강철	에스	-	120	68
4–6 크롬	F5	1.7362	130	72
봄 여름 시즌 304	S304	1.4301	160	83
봄 여름 시즌 304L	S304L	1.4306	160	83
봄 여름 시즌 316	S316	1.4401	160	83
봄 여름 시즌 316L	S316L	1.4404	160	83
봄 여름 시즌 321	S321	1.4541	160	83
봄 여름 시즌 347	S347	1.455	160	83
봄 여름 시즌 410	S410	1.4	170	86
F51	F51	14462	230	99
모넬 400	모넬 400	2.436	160	83
Inconel 625	INC625	2.4856	200	93
incoloy 825	INC825	2.4858	160	83
