골판지 금속 개스킷은 무엇입니까?

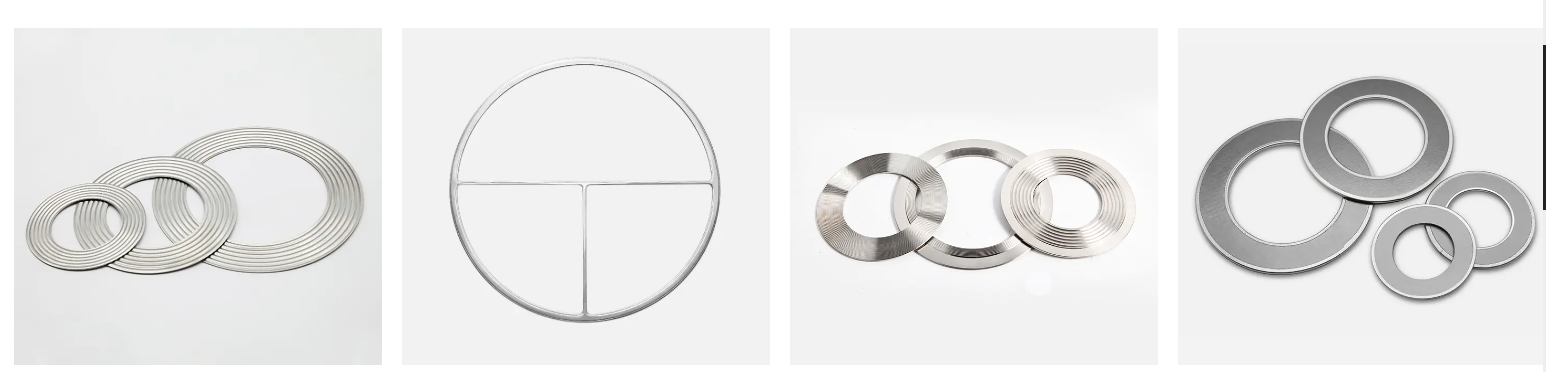

골판지 금속 개스킷 밀봉에 사용되는 기계적 요소의 유형입니다. 그것들은 특수한 과정을 통해 얇은 금속 시트로 만들어지며 규칙적인 물결 오목과 볼록 패턴 (즉, "회개")이있는 원형 고리 모양의 개스킷으로 눌러집니다. CMG 개스킷은 골판지 금속 개스킷 기술의 표준으로 간주됩니다. CMG 개스킷은 클래스 150 및 클래스 300 ASME 플랜지에 최소 볼트 하중을 제공하는 이상적인 선택입니다.

1. 주요 특징과 작업 원칙
(1) 탄력성과 탄력성 :
골판지 구조는 작은 봄과 같습니다. 플랜지 볼트가 조여지면 골판지가 압축됩니다. 또한 작동 중 온도 및 압력 변화로 인해 장비가 진동하거나 플랜지가 약간 분리 될 때, 압축 된 골판지는이 변화를 보상하기 위해 반등 할 수 있으며, 항상 밀봉 표면 사이의 접촉을 유지하고 누출을 방지 할 수 있습니다. 이것이 평평한 개스킷보다 우월한 열쇠입니다.
(2) 높은 밀봉 압력 비율 :
골판지의 접촉 면적은 비교적 작기 때문에 단위 면적당 압력 (특정 압력)은 동일한 볼트 예압 하에서 더 크기 때문에 작은 플랜지 표면 결함을 쉽게 압축하고 채울 수 있으므로 초기 밀봉을 달성 할 수 있습니다.
(3) 다양한 금속 재료를 사용할 수 있습니다.
다른 매체 (예 : 부식성) 및 작업 조건 (온도, 압력)에 따라 다른 금속 재료를 선택할 수 있습니다. 일반적인 것들은 : 304/316 스테인리스 스틸 : 가장 일반적으로 사용되며, 부식성이 우수하고 포괄적 인 성능이 있습니다. 탄소강 : 고온 증기와 같은 비 부식 작업 조건에 사용됩니다. 특수 합금 : Hastelloy, Monel 및 Inconel과 같은 부식성 또는 고온 환경에서 사용됩니다.
(4) 사용 가능한 소프트 커버 레이어 :
더 나은 밀폐 또는 씰 특수 매체를 달성하기 위해, 부드러운 밀봉 재료의 층은 다음과 같은 골판지 금속 개스킷의 상부 및 하부 접촉 표면에 덮을 수 있습니다. PTFE (Polytetrafluoroetylene) : 우수한 화학적 차단 저항. MICA : 매우 높은 온도 (예 : 산화 대기에서 고온 응용)에 사용됩니다.
이 구조를 금속 자켓 개스킷이라고하며, 금속의 강도 및 온도 저항과 소프트 커버 층의 우수한 밀봉 특성을 결합합니다.

2. 주요 유형
골판지 금속 개스킷은 일반적으로 두 가지 주요 유형에서 발견됩니다.
기본 골판지 금속 개스킷 :
커버 층이없는 골판지 금속 스트립으로 만 제작되었습니다. 그것은 금속의 고유 탄성 및 높은 밀봉 압력 비율에 의존하여 씰을 달성합니다. 온도와 압력이 높지만 미디어는 부식성이없는 응용 분야에서 일반적으로 사용됩니다.
덮개 층이있는 골판지 금속 개스킷 (금속 재킷 개스킷) :
기본 골판지 금속 개스킷의 상부 및 하단 표면에 소프트 밀봉 재료 (예 : 흑연 시트) 층이 적용된 다음 모서리를 감싸서 곰팡이로 고정시킵니다. 이것은 산업에서 가장 일반적으로 사용되는 유형입니다.

3. 장점과 응용
장점 :
적응성 : 압력과 온도의 변동과 약간의 플랜지 변형을 수용 할 수 있습니다.
신뢰할 수있는 밀봉 : 플랫 개스킷보다 훨씬 나은 밀봉 성능.
고온 및 고압 저항성 : 금속 몸체는 비금속 개스킷보다 훨씬 높은 온도와 압력을 견딜 수 있습니다. 부식 저항 : 재료 선택은 다양한 매체에 적응성을 허용합니다.
긴 서비스 수명 : 탁월한 탄력성은 스트레스 이완과 실패에 덜 취약합니다.

일반적인 응용 프로그램 :
석유 화학 산업의 파이프, 밸브, 펌프 및 압력 용기 플랜지.
전력 산업의 증기 터빈 및 보일러 시스템.
제약 및 식품 산업 (PTFE 오버레이가있는 316 스테인리스 스틸이 일반적입니다).
신뢰할 수있는 밀봉이 필요한 중간, 고압 및 고온 플랜지 연결.
