나선형 상처 개스킷이란 무엇입니까?

무엇입니까? 나선형 상처 개스킷 ?

나선형 권취 개스킷은 미리 형성된 금속 스트립과 연질 충전재를 교대로 층으로 감아 두 플랜지 사이의 간격을 밀봉하는 탄성 링을 형성하여 만든 반금속 밀봉 개스킷입니다. 탄력 있는 금속 권선과 부드러운 필러의 조합으로 개스킷은 압력 변화 시 약간의 회복 능력을 제공하며, 이는 작동 중 볼트 하중과 온도가 변하더라도 단단히 밀봉된 상태를 유지합니다.

이 구조는 나선형으로 감긴 개스킷을 견고한 금속 또는 순전히 부드러운 개스킷과 분리하는 것입니다. 부드러운 개스킷만으로는 영구적으로 압축되어 씰이 손실될 수 있는 반면, 단단한 금속 개스킷만으로는 플랜지 면의 작은 표면 불규칙성을 준수할 수 없는 경우가 많습니다. 나선형 상처 개스킷은 둘 사이에 위치하므로 배관, 압력 용기 및 열 교환기 전반에 걸쳐 가장 널리 지정된 개스킷 유형 중 하나로 남아 있습니다.

평판이 좋은 나선형 상처 개스킷 제조업체는 세 가지 주요 부품, 즉 금속 권선 스트립, 충전재 및 하나 이상의 지지 링을 중심으로 이러한 개스킷을 제작합니다. 각각은 다음 섹션에서 다룹니다.

나선형 상처 개스킷 구성: 핵심 구성 요소

모든 나선형 상처 개스킷은 작은 표준 부품 세트로 제작되지만 정확한 재료 조합은 처리해야 하는 서비스 조건에 따라 변경됩니다.

금속 권선 스트립

얇고 미리 성형된 금속 스트립(주로 스테인레스 스틸)이 나선형으로 감겨 있습니다. 이 스트립은 가스켓이 밀봉 표면과의 접촉을 잃지 않고 볼트 하중 및 플랜지 움직임의 작은 변화에 반응할 수 있도록 하는 스프링 백을 제공합니다.

충전재

일반적으로 흑연이나 PTFE인 연질 필러가 금속 스트립과 교대로 층으로 감겨 있습니다. 필러는 플랜지 표면의 미세한 표면 불규칙성을 채우고 금속 권선이 장기간 밀봉 하중을 받기 전에 초기 밀봉성을 제공합니다.

외부 및 내부 링

외부 센터링 링은 개스킷이 볼트 원 내부에 올바르게 위치하도록 유지하고 권선이 과도한 압축으로부터 보호하는 반면, 옵션인 내부 링은 반경 방향 지지력을 추가하고 고압 응용 분야에서 좌굴을 방지하는 데 도움이 됩니다.

나선형 상처 개스킷이 밀봉을 생성하는 방법

씰링 성능은 볼트 하중과 개스킷 압축 사이의 직접적인 기계적 관계에서 비롯됩니다. 플랜지 볼트가 조여지면 권선과 필러가 함께 압축되어 유체 경로를 차단할 만큼 충분히 높아질 때까지 개스킷 표면 전체에 시팅 응력이 형성됩니다.

이는 단일 측정 테스트가 아닌 일반적인 참고 패턴이며 실제 곡선 모양은 필러 유형, 와인딩 밀도 및 플랜지 표면 마감에 따라 달라집니다. 전반적인 관계는 대부분의 설치에서 유지됩니다. 즉, 개스킷이 밀봉 간격을 완전히 차단할 수 있는 지점에 도달할 때까지 볼트 하중이 증가함에 따라 장착 응력이 꾸준히 증가합니다.

나선형 상처 개스킷의 일반적인 충전재

필러 선택은 나선형 상처 개스킷 선택 시 가장 먼저 결정하는 사항 중 하나입니다. 필러 선택은 온도 범위와 화학적 호환성에 직접적인 영향을 미치기 때문입니다.

필러 유형별 압력 및 온도 등급

충진재는 나선형 상처 개스킷의 실제 온도 상한선을 설정하므로 이는 일반적으로 흑연 충전 나선형 상처 개스킷과 PTFE 충전 나선형 상처 개스킷 중에서 선택하기 전에 확인해야 하는 첫 번째 사양입니다.

흑연은 온도 내성과 내화학성 사이의 실질적인 균형을 제공하는 일반 산업용으로 가장 일반적으로 지정되는 필러로 남아 있는 반면, 세라믹과 운모 필러는 고온 공정 장비용으로 사용됩니다.

나선형 상처 개스킷의 일반적인 압력 등급 등급

나선형 상처 개스킷은 표준 플랜지 압력 등급과 일치하도록 제조되므로 치수 및 권선 밀도는 설치된 플랜지의 등급 등급에 따라 결정됩니다.

이 수치는 일반적인 플랜지 등급에 대한 대략적인 실내 온도 기준 값이며, 차트의 막대 높이는 엄격하게 축척에 맞게 그려진 것이 아니라 가독성을 위해 축척되었습니다. 실제 허용 압력은 항상 특정 플랜지 재질, 온도 및 해당 설계 코드에 따라 달라집니다.

나선형 상처 개스킷과 링 조인트 개스킷: 주요 차이점

나선형 상처 개스킷과 링형 조인트(RTJ) 개스킷은 모두 고압 배관에서 일반적이지만 밀봉 방식이 다르고 상황에 적합합니다.

나선형 상처 개스킷은 일반적으로 더 나은 압축 회복과 작은 플랜지 표면 결함에 대한 더 많은 허용 오차를 제공하는 반면, 완전 금속인 RTJ 개스킷은 일반적으로 더 높은 압력과 극한 온도를 처리하지만 정밀하게 가공된 홈이 있는 플랜지가 필요하며 제거 후 재사용할 수 없습니다.

나선형 상처 개스킷이 산업 전반에 걸쳐 사용되는 곳

압력 허용 오차, 온도 범위 및 압축 회복이 결합되어 나선형 상처 개스킷이 여러 유형의 공정 장비에서 일반적으로 선택됩니다.

증기 파이프라인 시스템

증기 파이프라인 서비스용 나선형 상처 개스킷은 라인이 가열되고 냉각됨에 따라 반복되는 열 순환을 처리해야 하며, 여기서 탄력 있는 금속 권선은 온도 변화에도 불구하고 긴밀한 밀봉을 유지하는 데 도움이 됩니다.

열교환기

열교환기용 나선형 상처 개스킷은 특정 플랜지 패턴에 맞게 크기가 결정되는 경우가 많으며 시작 및 종료 주기 동안 교환기 쉘의 내부 압력과 열팽창을 모두 견뎌야 합니다.

압력 용기

압력 용기 폐쇄용 나선형 상처 개스킷은 용기 설계 압력과 내부 공정 매체를 기준으로 선택되며, 충진재는 화학적 환경에 맞게 선택됩니다.

석유화학 및 공정 배관

정유소 및 화학 공장 전체에서 나선형 상처 개스킷은 배관 네트워크 전체의 플랜지 연결부에 사용되며 나선형 상처 개스킷 공급업체의 일관된 제조 품질은 대규모 설치 전반에 걸쳐 예측 가능한 성능을 지원합니다.

올바른 나선형 상처 개스킷을 식별하고 선택하는 방법

대부분의 나선형 상처 개스킷 제조업체는 외부 링과 필러 스트라이프에 대해 공유된 색상 코딩 규칙을 따르므로 개스킷을 분해하지 않고도 권선과 필러 재료를 식별할 수 있습니다.

개스킷을 선택할 때 외부 링 재료를 플랜지 환경에 일치시키고 플랜지 압력 등급에 대해 올바른 내부 및 외부 직경을 확인하는 것은 비표준 플랜지 패턴에 대한 맞춤형 나선형 개스킷 요청과 함께 설치 전에 수행할 가치가 있는 두 가지 점검 사항입니다.

Ningbo Rilson Sealing Material Co., Ltd. 소개

Ningbo Rilson Sealing Material Co., Ltd가 설립되었습니다. 2007 저장성 닝보에 본사를 두고 있으며 다양한 제조 시설을 보유하고 있습니다. 20,000 평방미터 . 이 회사는 유체 씰링 시스템의 안전하고 신뢰할 수 있는 작동에 중점을 두고 고객이 프로세스 조건에 맞는 씰링 기술을 식별할 수 있도록 돕습니다.

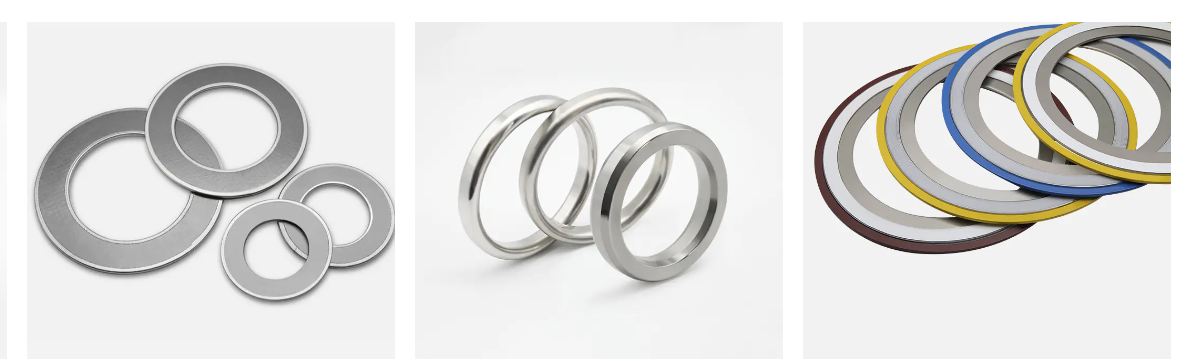

다양한 생산 라인은 석유, 화학, 발전, 조선 및 기계 제조 분야의 씰 개스킷 및 관련 씰링 재료의 설계 및 제조를 지원합니다. 산업용 개스킷 제조업체로서 주요 제품 범위에는 나선형 상처 개스킷, 링 조인트 개스킷, kammprofile 개스킷, 골판지 금속 개스킷, 절연 키트 개스킷 및 비석면 개스킷이 포함되며 금속 개스킷과 반금속 형식을 모두 포괄합니다.

여러 지역의 고객에게 나선형 상처 개스킷 공급업체로 활동하는 이 회사는 씰링 제품 범위 전반에 걸쳐 수년간의 제조 경험을 바탕으로 표준 카탈로그와 함께 OEM 나선형 상처 개스킷 프로그램 및 맞춤형 나선형 상처 개스킷 요청을 지원합니다.

회사는 고객, 직원 및 광범위한 유체 씰링 산업을 위한 장기적인 가치 구축을 목표로 무결성, 정밀성, 혁신 및 상호 성공이라는 핵심 원칙을 중심으로 운영됩니다.
