골판지 금속 개스킷을 설치할 때 어떤 예방 조치를 취해야 합니까?

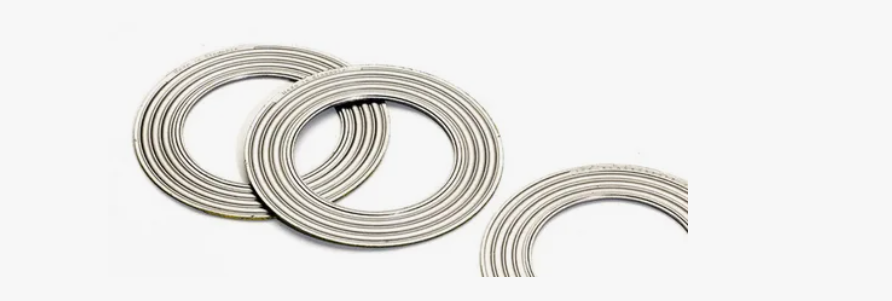

골판지 금속 개스킷 는 고성능 실링재로서 석유화학, 에너지, 발전, 기계제조 등 산업 전반에 걸쳐 널리 사용되고 있습니다. 고온, 고압, 부식성이 높거나 주기적으로 변화하는 압력 조건에서 주름진 금속 개스킷은 탄성 회복력과 압축 저항이 뛰어나 많은 장비의 플랜지를 밀봉하는 데 이상적인 선택이 되었습니다. 그러나 가스켓의 성능이 아무리 좋아도 잘못된 장착으로 인해 누수, 압착, 심지어 안전사고까지 발생할 수 있습니다. 따라서 올바른 설치가 중요합니다.

다음은 설치 전 준비, 조립 지점 및 일반적인 실수의 세 가지 측면에서 골판지 금속 개스킷의 올바른 사용을 자세히 설명합니다.

1. 설치 전 준비
골판지 금속 개스킷을 설치하기 전에 개스킷이 적합한 작동 환경에 있는지 확인하기 위해 일련의 점검과 확인이 필요합니다.

(1) 플랜지 표면이 평탄하고 깨끗한지 확인한다.
플랜지 밀봉 표면에는 긁힘, 거친 부분, 녹 또는 잔류 개스킷 조각이 없어야 합니다.
와이어 브러시나 솔벤트로 청소하십시오.
표면 거칠기는 개스킷 요구 사항을 충족해야 합니다. 그렇지 않으면 밀봉 성능에 영향을 미칩니다.
특히 금속 개스킷의 경우 밀봉 표면에 대한 품질 요구 사항이 훨씬 더 높습니다. 결함이 있으면 누출이 발생할 수 있습니다.

(2) 가스켓 사양 및 형식 확인
설치하기 전에 다음을 확인하십시오.
가스켓 재질이 작업 조건에 적합한지 여부(예: 스테인리스 스틸, 흑연 코팅 등)
치수가 플랜지와 일치하는지 여부
두께가 적당한지
온도 및 압력 등급이 요구 사항을 충족하는지 여부
밀봉 효과에 영향을 미치지 않도록 "충분히 가까운" 개스킷을 사용하지 마십시오.

(3) 주름 구조가 손상되지 않았는지 확인하십시오.
주름은 가스켓의 탄성회복 및 밀봉 성능을 위한 핵심 구조입니다. 설치하기 전에 다음 사항을 확인해야 합니다.
주름이 부러지지 않음
눈에 띄는 변형은 없습니다
흑연, PTFE 등 코팅층이 견고하게 자리잡고 떨어지지 않습니다.
손상이 발견되면 즉시 교체해야 합니다.

2. 골판지 금속가스켓 설치시 주의사항
올바른 설치 절차는 씰링 성능과 서비스 수명을 효과적으로 향상시킬 수 있습니다.
(1) 올바른 센터링
개스킷은 플랜지 중심에 정확하게 위치해야 하며 오프셋될 수 없습니다. 편심으로 인해 고르지 않은 응력이 발생하여 다음과 같은 원인이 됩니다.
개스킷 손상으로 이어지는 일부 영역의 과압
일부 부위의 압력이 부족하여 누출이 발생함
플랜지가 큰 경우 설치를 돕기 위해 임시 위치 지정 도구를 사용하는 것이 좋습니다.

(2) 볼트의 균등하고 대칭적인 조임
조임은 주름진 금속 개스킷을 설치하는 데 중요한 단계이며 "대칭 분할" 원칙을 따라야 합니다.
조임 단계는 일반적으로 다음과 같습니다.
먼저 30% 토크로 조여줍니다.
둘째, 60% 토크로 균일하게 조여줍니다.
셋째, 100% 토크에 도달하세요.
마지막으로 대각선으로 다시 확인
이 방법은 개스킷에 일정한 응력을 가해 한쪽의 과도한 압축이나 다른 쪽의 불충분한 밀봉을 방지합니다.

(3) 적절한 조임력을 조절한다
주름진 금속 개스킷에는 조임력에 대한 특정 요구 사항이 있습니다.
너무 낮음: 밀봉이 부족하여 누출이 발생함
너무 높으면 주름이 손상되어 탄력성과 회복력이 떨어짐
제조사에서 제공하는 토크표를 참고하여 가스켓 모델, 플랜지 등급, 볼트 사양에 따라 조이는 것을 권장합니다.

(4) 가스켓 표면에 윤활유를 직접 바르지 마십시오.
일부 설치자는 개스킷 표면에 오일이나 그리스를 바르는 데 익숙합니다. 이는 개스킷과 밀봉 표면 사이의 마찰에 영향을 미쳐 다음과 같은 결과를 초래합니다.
개스킷 미끄러짐
불안정한 밀봉
스트레스 집중
윤활제는 볼트에 소량만 도포해야 하며 개스킷에는 절대로 도포해서는 안 됩니다.

3. 설치 후 확인사항
설치 후에는 종합적인 검사가 필요합니다.
(1) 볼트 토크가 규격을 만족하는지 확인
수동 판단으로 인한 오류를 방지하려면 재검사를 위해 토크 렌치를 사용하십시오.

(2) 플랜지 간격의 변화 확인
플랜지 양쪽의 간격은 일관되어야 합니다. 그렇지 않으면 다음을 나타냅니다.
개스킷이 중앙에 위치하지 않음
고르지 못한 볼트 힘
재조정이 필요합니다.

(3) 누출에 대한 시운전 관찰
시스템에 압력을 가하거나 가열하는 동안 세심한 주의를 기울이십시오.
약간의 누출
비정상적인 소리나 진동이 있는 경우
국부적인 과열
필요한 경우 2차 열조임을 실시하여 밀봉 성능을 향상시키십시오.

4. 일반적인 실수를 피하세요
골판지 금속 개스킷을 설치할 때 다음과 같은 실수로 인해 누출이나 손상이 발생할 가능성이 가장 높습니다.

오래된 개스킷을 직접 사용하기
가스켓 표면이 기름, 물, 불순물로 오염됨
심하게 변형된 플랜지를 계속 사용하는 경우
토크 기준에 따라 볼트를 조이지 않음
작동 조건(과도한 온도 또는 압력)을 넘어서는 개스킷 사용
이러한 문제를 피하면 진정으로 안정적인 밀봉이 보장됩니다.

주름진 금속 개스킷은 뛰어난 밀봉성과 적응성을 갖고 있지만 올바르게 설치된 경우에만 가능합니다. 설치 전 철저한 검사를 실시하고, 설치 중 균일한 응력 분포를 보장하고, 설치 후 점검을 수행해야만 가스켓이 의도한 수명과 밀봉 성능을 달성할 수 있습니다. 산업용 장비의 경우 전체 시스템의 안전한 작동을 위해서는 소형 개스킷이 매우 중요합니다. 그러므로 설치를 가볍게 여겨서는 안됩니다.
