고온, 고압 조건에서 골판지 금속 개스킷을 교체할 수 없는 이유는 무엇입니까?

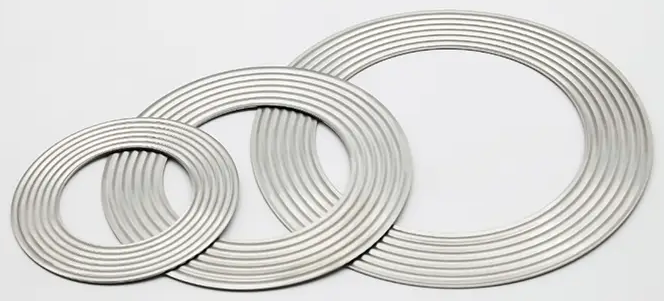

석유화학, 전력, 원자력 및 기타 산업 분야에서 고온 및 고압(HT/HP) 작업 조건은 씰 성능에 대해 매우 엄격한 요구사항을 갖습니다. 일반 개스킷은 극한의 조건에서 고장이 나기 쉬우며, 이로 인해 매체 누출, 장비 손상, 심지어 안전 사고까지 발생합니다. 금속 골판지 개스킷은 독특한 구조 설계 및 재료 특성으로 인해 고온 및 고압 조건에서 대체할 수 없는 선택이 되었습니다.

1. 재료 특성 : 고온 저항, 고압 저항, 내식성

고온 저항(-200℃~1000℃)

골판지 금속 개스킷은 고성능 합금 재료로 만들어졌으며 극한의 온도를 견딜 수 있습니다.

스테인레스 스틸(316/321): -200℃~600℃에 적합하며 일반적인 부식에 강합니다.

인코넬 600/625: 최대 1000℃의 온도 저항, 황화수소(H2S) 부식에 대한 저항성.

Hastelloy C-276: 강산(예: 염산, 황산) 및 고온 산화에 대한 저항력이 있습니다.

비교: 비금속 개스킷(예: 흑연, 고무)은 500℃ 이상에서 탄화되거나 녹는 반면, 일반 금속 플랫 개스킷은 고온에서 크리프 변형이 발생하기 쉽습니다.

고압 변형 저항(>50MPa)

금속 주름 구조는 고압 하에서 탄성 변형이 가능하여 플랜지 표면의 약간의 불균일성을 보완하고 씰링 불량을 방지합니다.

크리프 저항성: 주름형 개스킷의 탄성 회복률은 90% 이상인 반면, 평면 금속 개스킷은 고압에서 소성 변형되기 쉽기 때문에 볼트가 느슨해지고 누출이 발생합니다.

부식 방지 및 매체 호환성

표면 코팅 기술: PTFE(내산 및 내알칼리성), 은(향상된 열전도율) 또는 니켈(염화물 이온 내식성) 도금이 가능합니다.

적용매체 : 산성가스(CO2, H2S), 강알칼리, 액체금속 등

비교: 고무 가스켓은 기름에 노출되면 부풀어오르기 쉽고, 흑연 가스켓은 강한 산화 환경에서 분말화되기 쉽습니다.

2. 구조적 장점: 탄성 보상 및 높은 밀봉 성능

주름 탄성 보상 메커니즘

Corrugation Peak-Valley 구조는 압력을 가할 때 탄성 변형을 발생시켜 플랜지 표면의 요철에 자동으로 적응합니다.

반동 성능: 볼트 예압이 감소하더라도 주름진 구조는 여전히 밀봉을 유지할 수 있습니다(플랫 개스킷은 느슨해지면 누출됨).

다층 복합 설계(향상된 개스킷)

내부 금속 주름 외부 유연한 흑연: 금속 강도와 비금속 밀봉이 모두 가능합니다.

적용 시나리오: 원자력 발전소의 주요 증기 파이프라인(고온과 방사선에 동시에 저항해야 함).

비교: 평평한 금속 개스킷은 플랜지 변형에 적응할 수 없으며 국부적인 응력 집중으로 인해 누출되기 쉽습니다.

기존 개스킷과의 성능 비교 ：

3. 유지보수 포인트 골판지 금속 개스킷

• 설치시 주의사항

설치 전 검사

개스킷 상태: 압흔, 균열, 부식이 없는지 확인하십시오(특히 주름진 부분에).

플랜지 표면: 깨끗하고 평탄도(거칠기 Ra≤0.8μm), 흠집이나 녹이 없는지 확인합니다.

볼트 : 새 볼트를 사용하거나 인장변형이 없는지 확인하고 나사산에 고착방지제를 도포합니다.

올바른 설치 단계

중앙 배치: 개스킷은 플랜지 밀봉 표면을 완전히 덮어야 하며 편차가 허용되지 않습니다.

예압 제어: 표준 토크에 따라 단계적으로 교차 조입니다(예: ASME B16.5에서 권장하는 50%-80%-100% 3단계 방법).

과압 방지: 과도한 토크는 주름을 붕괴시킬 수 있습니다(제조업체에서 제공하는 압축률 참조, 일반적으로 30%-50%).

금지된 행위:

편평한 개스킷을 재사용합니다(탄성 파손).

망치나 공압 공구를 사용하여 폭력적으로 설치하십시오.

• 분해 및 교체 기준

교체가 필요한 상황

골판지 구조 손상: 주름이 납작해지거나 부서지거나 부분적으로 붕괴되었습니다(탄성 손실).

부식/마모: 구멍, 균열 또는 코팅의 대규모 벗겨짐이 금속 기판에서 볼 수 있습니다.

누출 이력: 동일한 개스킷 위치에서 반복적으로 누출이 발생하면 씰이 파손되었음을 나타냅니다.

안전한 분해 과정

압력을 완화하고 주변 온도로 냉각합니다.

플랜지 표면이 갑자기 터지는 것을 방지하기 위해 볼트를 교차 순서로 풀어줍니다.

오래된 개스킷 잔여물을 청소하십시오(플랜지를 긁기 위해 날카로운 도구를 사용하지 마십시오).

• 보관 및 운송 사양

보관 조건

환경: 온도 5-30℃, 습도 ≤60%, 산 및 알칼리 부식성 가스로부터 멀리 떨어져 있습니다.

포장: 원래 방습 가방 보관용 하드 박스, 쌓거나 구부리지 않음.

운송 요구 사항

충격으로 인한 주름 변형을 방지하기 위해 충격 방지 상자에 고정되었습니다.

라벨에는 "누르지 마세요" 및 "방습"이라고 표시되어 있습니다.
