링 조인트 개스킷은 실제로 고압 및 고온을 견딜 수 있습니까?

석유, 가스 및 시추 산업에서 밀봉 성능은 장비 안전과 생산 효율성에 직접적인 영향을 미칩니다. 고압 및 고온 환경을 위해 특별히 설계된 링 조인트 개스킷은 석유 및 가스 생산 장비와 시추 시설에 널리 사용됩니다. 그러나 많은 엔지니어와 기업 구매자는 여전히 "링 조인트 개스킷이 극한 조건에서도 안정적으로 작동할 수 있습니까?"라고 궁금해합니다.
이 기사에서는 이 질문에 답하기 위해 설계 원리, 재료 특성, 표준 및 사양, 실제 적용 사례, 선택 권장 사항이라는 다섯 가지 측면에서 포괄적인 분석을 제공합니다.

1. 디자인 원칙 링 조인트 개스킷

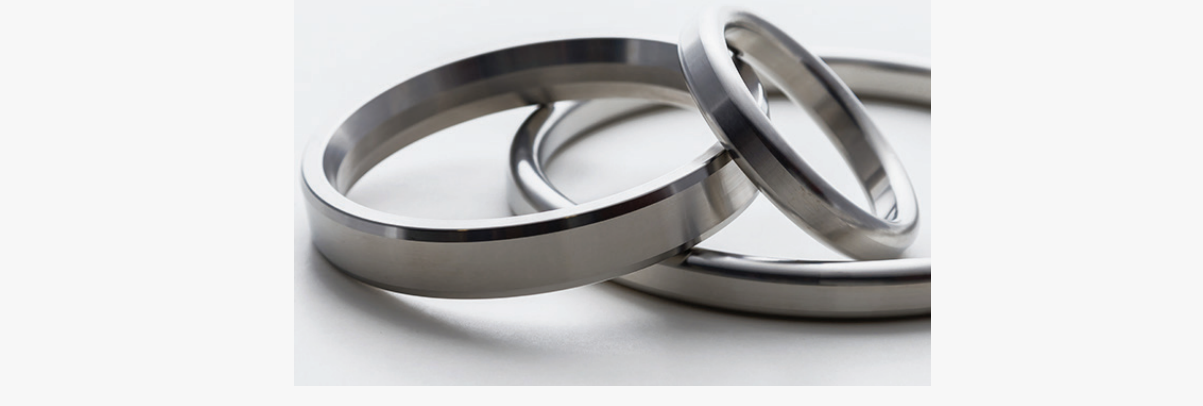

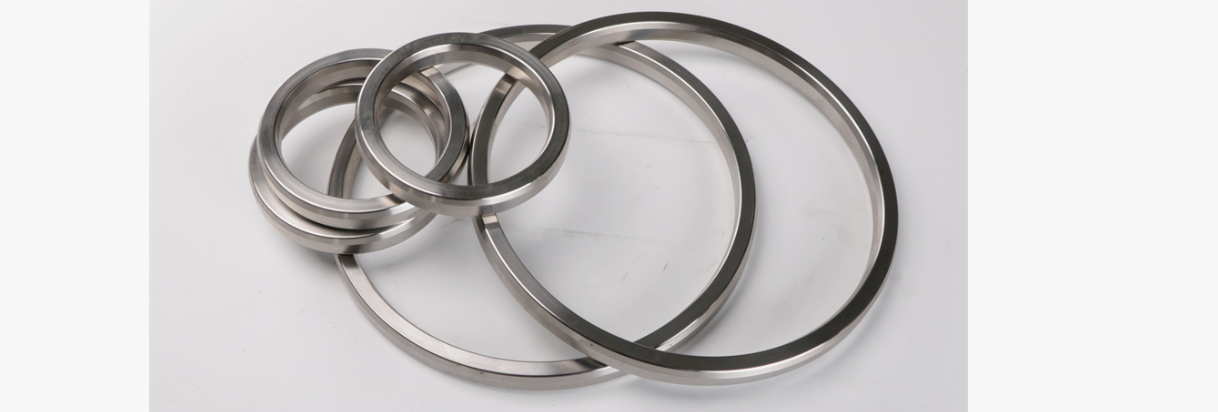

RTJ(Ring Type Joint) 개스킷으로도 알려진 링 조인트 개스킷은 기계적 압력을 통해 효율적인 밀봉을 달성하는 특수 밀봉 부품입니다. 핵심 설계 원칙은 다음과 같습니다.

볼트 유도 압력 밀봉
설치 중에 볼트는 플랜지에 균일한 압력을 가하여 링 조인트 개스킷의 부드러운 금속 부분이 플랜지 표면의 작은 틈으로 흘러 들어가 단단하고 안정적인 금속 간 접촉 밀봉을 형성합니다.

금속 간 밀봉
기존의 소프트 개스킷과 달리 링 조인트 개스킷은 밀봉을 위해 금속 흐름과 소성 변형에 의존하여 고압 및 고온 조건에서 안정성을 유지하며 압축 변형이나 누출이 덜 발생합니다.

적응형 기계 설계
링 조인트 개스킷의 단면 설계는 다양한 플랜지 재질의 표면 거칠기와 응력 분포에 맞게 정밀하게 계산되어 극한의 작업 조건에서 장기적으로 신뢰할 수 있는 밀봉 성능을 보장합니다.

이 독특한 디자인으로 인해 링 조인트 개스킷은 석유, 가스 및 화학 산업의 고압 및 고온 밀봉에 선호되는 선택입니다.

2. 재료 특성이 고압 및 고온 저항을 결정합니다.
링 조인트 개스킷의 고압 및 고온 성능은 사용되는 재료와 밀접한 관련이 있습니다. 일반적인 자료는 다음과 같습니다:

연질 금속: 구리, 알루미늄 청동, 연강 또는 니켈 기반 합금과 같이 우수한 가소성과 밀봉 특성을 가지고 있습니다.

고온 합금강: 내열성 및 내식성이 뛰어나 고온 작동 조건에서 강도를 유지합니다.

재료 특성은 링 조인트 개스킷의 압력 및 온도 저항에 직접적인 영향을 미칩니다. 예를 들어 API 6A 및 ASME B16.20 표준에 따라 특정 재료와 치수로 설계된 링 개스킷은 수백 바의 압력과 섭씨 수백 도의 온도를 견딜 수 있어 석유 및 가스 웰헤드 장비, 드릴 헤드 및 파이프라인의 엄격한 작동 요구 사항을 충족합니다.

3. 표준 사양으로 신뢰성 보장
고압 및 고온 환경에서 링 개스킷의 신뢰성을 보장하기 위해 여러 국제 및 국내 산업 표준이 확립되었습니다.

API 6A: 압력 등급, 치수 및 재료 요구 사항을 다루는 석유 및 가스 산업의 밸브 및 웰헤드 장비에 대한 표준입니다.

API 17D: 고압 수중 환경에서 밀봉 성능을 보장하는 해저 장비 표준입니다.

ASME B16.20: 링 개스킷의 제조 및 테스트를 규제하는 산업용 배관 및 플랜지 밀봉에 대한 표준입니다.

이러한 표준을 엄격히 준수함으로써 링 개스킷의 내압성, 내열성 및 누출 방지 성능이 엔지니어링 검증을 거쳐 기업이 이를 중요 장비에 자신있게 사용할 수 있습니다.

4. 실제 응용 분야에서 링 개스킷의 성능
석유 및 가스 원천과 시추 장비
링 개스킷은 고압 유정, 드릴 파이프 조인트, 크리스마스 트리 밸브 및 기타 장비에 널리 사용됩니다. 금속 밀봉 원리는 급격한 압력 변화 및 고온에서도 밀봉을 유지하여 오일 및 가스 누출을 방지하고 생산 안전을 보장합니다.

석유화학 파이프라인
고온 증기 파이프라인 또는 부식성 유체를 운반하는 파이프라인에서 링 개스킷의 고온 및 내식성 특성은 누출 사고를 크게 줄이고 파이프라인 작동 신뢰성을 향상시킵니다.

5. 선택 및 설치 권장사항
링 개스킷의 고압 및 고온 성능을 최대한 활용하려면 기업은 다음 사항에 주의해야 합니다.

압력 등급에 따라 개스킷을 선택하십시오.
작동 환경이 다르면 압력과 온도도 다릅니다. 따라서 선택 시 API 및 ASME 표준의 압력 등급 요구 사항을 고려해야 합니다.

플랜지 재질과 치수를 적절하게 일치시키십시오.
링 개스킷은 효과적인 금속 간 밀봉을 보장하기 위해 플랜지 표면 재질, 경도 및 치수와 일치해야 합니다.

올바른 설치 토크
안정적인 씰링을 보장하려면 균일한 볼트 토크를 적용하는 것이 중요합니다. 설치 시 표준 절차에 따라 토크 렌치를 사용해야 합니다.

정기점검 및 유지보수
링 조인트 개스킷은 고압 및 고온 환경에서 안정적으로 작동하지만, 지속적인 안전한 작동을 보장하기 위해 장기간 사용 후에도 플랜지 표면과 개스킷 상태를 정기적으로 검사해야 합니다.

링 조인트 개스킷은 독특한 금속 씰링 설계, 고품질 재료, 엄격한 표준 및 사양, 과학적인 설치 방법 덕분에 실제로 고압 및 고온을 견딜 수 있습니다. 석유, 천연가스, 시추, 고온 및 고압 파이프라인 장비에서 링 조인트 개스킷은 안정적인 밀봉을 제공할 뿐만 아니라 장비 안전성과 생산 효율성을 크게 향상시킵니다.
기업의 경우 API 6A, API 17D 및 ASME B16.20 표준을 준수하는 고품질 링 조인트 개스킷을 선택하고 설치 및 유지 관리 절차를 엄격하게 준수하는 것은 고압 및 고온 작업의 안전하고 원활한 작동을 보장하는 데 중요합니다.
