최적의 성능을 위해 열교환기 개스킷을 올바르게 설치하는 방법은 무엇입니까?

열교환기 개스킷 화학, 제약, 발전, 공조 등 다양한 산업에서 널리 사용되는 필수 부품입니다. 이는 유체 사이에 열을 전달하여 온도 제어를 용이하게 합니다. 열교환기 작동 시 씰링 구성요소로서 개스킷의 중요성은 부인할 수 없습니다. 열교환기 개스킷을 올바르게 설치하면 장비의 밀봉 무결성이 보장될 뿐만 아니라 열교환기의 성능과 수명도 크게 향상됩니다. 이 기사에서는 작동 중 최적의 밀봉 및 열 효율성을 보장하기 위해 열교환기 개스킷을 올바르게 설치하는 방법에 대한 자세한 지침을 제공합니다.

1. 기능의 이해 열교환기 개스킷
열교환기 개스킷의 주요 기능은 효과적인 밀봉을 제공하여 매체 누출을 방지하고 열교환기 내에서 원활한 열 전달을 보장하는 것입니다. 개스킷은 또한 다양한 매체 간의 혼합 또는 교차 오염을 방지합니다. 이는 유해 물질의 누출을 방지하는 것이 가장 중요한 화학 및 제약 제조와 같은 산업에서 매우 중요합니다.

개스킷을 잘못 설치하면 매체 누출, 열 교환 효율 감소, 장비 과열, 심지어 오작동까지 발생할 수 있습니다. 따라서 올바른 개스킷 설치를 보장하는 것은 장비의 올바른 기능을 유지하는 데 필수적입니다.

2. 열교환기 가스켓 설치 전 준비작업
열교환기 개스킷을 올바르게 설치하기 전에 다음 사항을 포함하여 철저한 준비가 필요합니다.

(1) 가스켓 재질 및 사양 확인

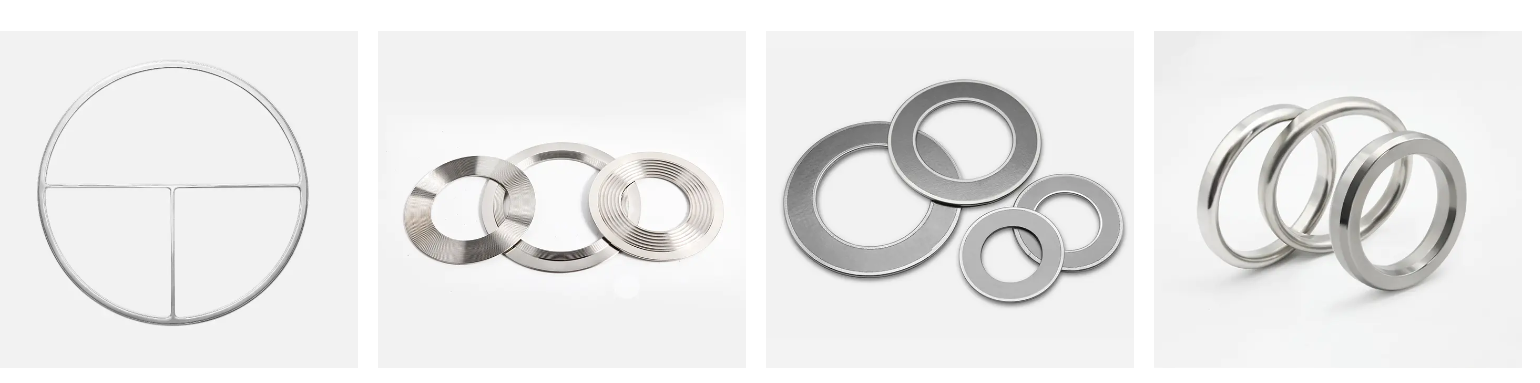

열교환기 개스킷의 재질은 장비의 작동 환경, 매체 특성, 온도 및 압력 조건에 따라 선택해야 합니다. 일반적인 열교환기 개스킷 재료에는 고무 개스킷, 금속 개스킷, 유연한 흑연 개스킷 및 PTFE 개스킷이 포함됩니다. 가스켓을 선택할 때에는 적용 가능한 온도, 압력, 내약품성을 확인해야 합니다. 적절한 재료만이 가스켓의 장기간 안정적인 작동을 보장할 수 있습니다.
또한 개스킷의 크기와 사양이 열교환기의 접촉면과 일치하는지 확인하십시오. 사양에 맞지 않는 개스킷의 사용은 밀봉 불량이나 누설의 원인이 되므로 사용하지 마십시오.

(2) 접촉면 청소
개스킷을 설치하기 전에 열교환기의 접촉면이 깨끗해야 합니다. 접촉면에는 가스켓의 밀봉 성능에 영향을 미칠 수 있는 오일, 먼지, 부식 및 불순물이 없어야 합니다. 청소 방법에는 세척제, 브러시 또는 천을 사용하고 필요한 경우 압축 공기를 사용하여 건조시키는 것이 포함될 수 있습니다. 작은 불순물이나 오물은 개스킷의 밀봉 성능에 영향을 미쳐 누출이나 손상을 초래할 수 있습니다.

(3) 접촉면의 평탄도를 확인한다
열교환기의 접촉면은 평평하고 매끄러워야 합니다. 접촉면에 긁힘, 변형 또는 부식이 있으면 개스킷이 제대로 밀봉되지 않을 수 있습니다. 필요한 경우 특수 도구를 사용하여 접촉 표면을 연마하거나 다듬어 평탄도를 보장할 수 있습니다.

(4) 적절한 도구 선택
열교환기 개스킷을 설치할 때 렌치, 볼트, 압력 테스트 도구와 같은 일부 전문 도구가 필요합니다. 이러한 도구는 설치 중에 개스킷이 균일한 압력을 받도록 하고 과도한 압축이나 헐거움을 방지하는 데 도움이 됩니다.

3. 열교환기 개스킷의 올바른 설치 단계
다음은 열교환기 개스킷을 설치하는 표준 단계입니다. 다음 단계를 따르면 최적의 개스킷 성능이 보장됩니다.
(1) 개스킷 위치 결정
먼저 열교환기의 접촉면에 개스킷을 조심스럽게 놓습니다. 개스킷이 접촉면과 완벽하게 정렬되어 변위나 굽힘이 발생하지 않도록 하십시오. 방향 요구 사항이 있는 개스킷(예: 표시가 있는 금속 개스킷)의 경우 올바른 방향을 확인하십시오.
배치하는 동안 특히 유연한 흑연 및 고무 개스킷과 같이 쉽게 오염되는 재료의 경우 개스킷의 접촉 표면을 손으로 직접 만지지 마십시오. 개스킷을 깨끗하고 온전하게 유지하려면 작업에 도움이 되는 깨끗한 도구를 사용하십시오.

(2) 볼트 설치 및 균일하게 조임
개스킷을 제자리에 설치한 후 볼트 설치를 시작합니다. 볼트는 열교환기의 대각선 방향부터 설치하고 점진적으로 균등하게 조이십시오. 이는 개스킷에 힘을 균일하게 분배하고 밀봉 성능을 최적화하는 데 중요한 단계입니다. 모든 볼트를 한꺼번에 조이지 마십시오. 대신 개스킷이 균일하게 압축되도록 점진적으로 진행하십시오.
각 볼트의 토크는 제조사가 제공한 사양에 따라 조여야 합니다. 특정 토크 요구 사항이 없는 경우 토크 렌치를 사용하여 적절한 조임력을 보장할 수 있습니다. 너무 꽉 조이면 개스킷이 손상되거나 변형될 수 있고, 너무 적게 조이면 밀봉 성능이 저하될 수 있습니다.

(4) 교차 조임 방법
교차 조임 방법을 사용하는 것은 열 교환기 개스킷의 균일한 설치와 우수한 밀봉 성능을 보장하는 일반적인 방법입니다. 볼트를 십자형으로 서서히 조임으로써 가스켓에 균일한 힘이 전달됩니다. 일반적으로 첫 번째 라운드에서는 부분 조임만 수행되고 두 번째 라운드에서는 전체 조임이 수행됩니다.

(5) 누출 점검
설치 후에는 누수 여부를 확인하는 것이 중요합니다. 개스킷의 밀봉 성능은 공압 테스트, 수압 테스트 또는 가스 누출 감지 장비를 사용하여 테스트할 수 있습니다. 일정한 압력을 가하고 누출 여부를 관찰하면 개스킷이 올바르게 설치되었는지 확인할 수 있습니다.

(6) 작동 전 점검
열교환기가 작동을 시작하기 전에 최종 점검을 수행하십시오. 볼트가 느슨해지지 않았는지 확인하고 가스켓이 제대로 정렬되었는지 확인하고 누출이나 이상이 없는지 확인하십시오. 필요한 경우 볼트를 다시 조여 적절하게 밀봉되도록 하십시오.

4. 일반적인 설치 오류 및 해결 방법
가스켓 설치는 간단한 과정처럼 보이지만 실제 작동 중에 몇 가지 일반적인 오류가 여전히 발생할 수 있습니다. 다음은 몇 가지 일반적인 오류와 이를 방지하는 방법입니다.

(1) 지나치게 조이거나 풀림
볼트를 너무 세게 조이거나 풀면 개스킷이 손상되거나 밀봉 성능이 저하될 수 있습니다. 너무 세게 조이면 개스킷이 갈라지거나 탄력성을 잃을 수 있고, 풀면 누출이 발생할 수 있습니다. 따라서 지정된 토크 요구 사항에 따라 조이고 균일한 압력을 가하여 개스킷에 균일한 응력이 가해지도록 하십시오.

(2) 접촉면이 깨끗하지 않음
더러운 접촉 표면은 씰링 불량의 일반적인 원인입니다. 먼지, 기름 또는 불순물은 개스킷의 밀봉 성능에 영향을 미치므로 설치 전에 접촉 표면이 완전히 깨끗한지 확인하는 것이 중요합니다.

(3) 일치하지 않는 개스킷 사용
일치하지 않는 개스킷(예: 잘못된 크기 또는 작동 조건에 부적합한 재질)을 사용하면 밀봉이 실패할 수 있습니다. 따라서 적절한 개스킷 재질과 크기를 선택하는 것이 중요합니다. 작동 조건(예: 온도, 압력 및 매체)에 따라 적합한 개스킷을 선택하고 열교환기의 접촉 표면과 일치하는지 확인하십시오.

(4) 개스킷 노화 무시
열교환기 개스킷의 수명은 제한되어 있습니다. 고온, 고압 및 부식성 화학 매체에 장기간 노출되면 개스킷이 노화되고 밀봉 성능이 저하될 수 있습니다. 따라서 정기적으로 가스켓의 상태를 점검하고 노후되거나 손상된 가스켓은 즉시 교체하여 장비의 장기적인 안정성을 확보하시기 바랍니다.
