톱니 개스킷의 장점은 무엇입니까?

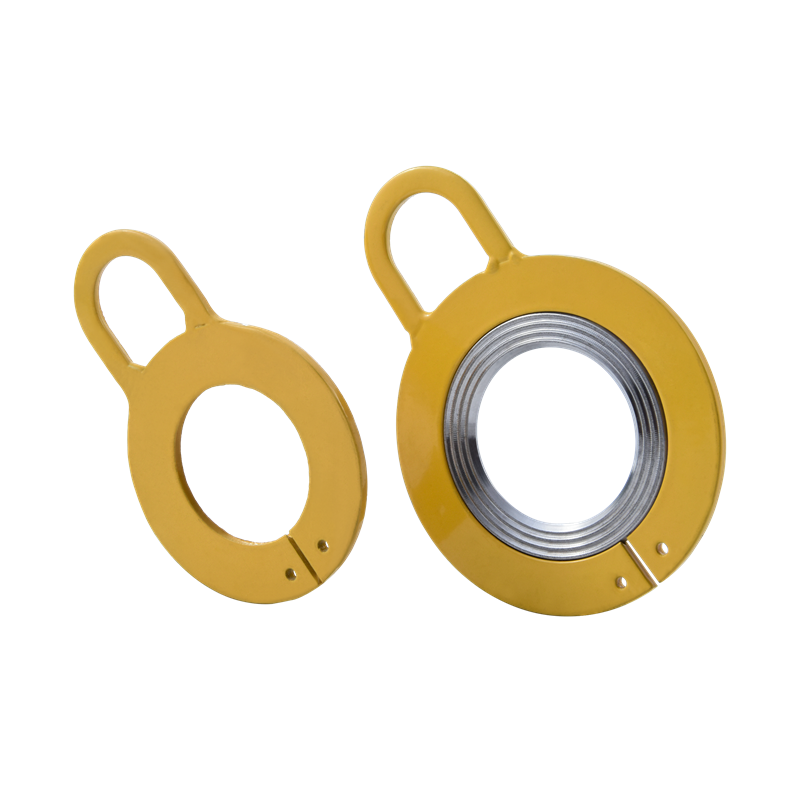

Kammprofile 개스킷 표면에 가공된 동심 또는 나선형 톱니 모양의 홈이 있는 복합 금속 및 비금속 밀봉 요소입니다. 이는 톱니 끝의 국부적인 고압 변형을 통해 밀봉을 달성합니다. 이 제품은 금속 개스킷의 강도와 비금속 개스킷의 탄성을 결합하여 고온 및 고압 응용 분야에 널리 사용됩니다.

1. Kammprofile 가스켓의 장점 및 특징

우수한 풀림방지 성능

톱니 모양 맞물림 설계: 개스킷 표면의 톱니 모양은 조일 때 연결된 구성 요소(예: 볼트 머리 또는 너트)의 표면과 맞물려 기계적 인터록을 생성하고 진동, 충격 또는 동적 하중으로 인한 풀림을 효과적으로 방지합니다.

일반 플랫 개스킷보다 우수함: 기존 플랫 개스킷은 마찰에만 의존하는 반면 톱니 모양의 개스킷은 추가적인 미끄럼 방지 기능을 제공합니다.

높은 유지력

톱니 모양의 날카로운 모서리는 압력을 가할 때 국부적인 소성 변형을 일으키고 접촉 표면의 맞물림 깊이를 증가시키며 장기간 사용 후에도 예압을 유지합니다.

추가적인 풀림 방지 조치가 필요하지 않습니다.

스프링 와셔 및 나사 밀봉제와 같은 보조 풀림 방지 요소를 대체하여 조립 공정을 단순화하고 비용과 부품 수를 줄일 수 있습니다.

유연한 소재 및 표면 처리

다양한 재료: 일반적으로 사용되는 탄소강, 스테인레스강(예: 304 및 316), 구리 합금 등은 다양한 환경(예: 내식성 및 고온 응용 분야)에 적응합니다.

선택적 표면 처리: 아연 도금, 흑화, 인산염 처리 등을 통해 녹 또는 내마모성을 더욱 향상시킵니다.

높은 적응성

고르지 않거나 약간 변형된 접촉 표면에 적용할 수 있는 톱니 모양은 사소한 표면 불규칙성을 보상하고 효과적인 접촉을 보장합니다.

금속, 플라스틱 등 다양한 재질의 커넥터에 사용할 수 있습니다.

쉬운 설치

볼트/너트와 가공물 사이에 직접 설치하므로 특별한 공구나 복잡한 작업이 필요하지 않습니다.

재사용성

일부 설계에서는 풀림 방지 효과를 유지하면서 여러 번 분해 및 제거가 가능합니다(단, 반복 사용 시 성능이 저하될 수 있으므로 적용 조건에 따라 권장함).

비용 효율성

구조가 간단하고 생산 비용이 낮지만 풀림 방지 효과가 뛰어나므로 비용 효율성은 복잡한 풀림 방지 솔루션을 능가합니다.

일반적인 응용 분야

진동 환경: 자동차, 항공, 철도 운송의 엔진 및 변속기 시스템.

중장비: 건설 기계 및 풍력 터빈.

전자 및 전기 장비: 진동으로 인해 회로 연결이 느슨해지는 것을 방지합니다.

고온/부식성 환경: 화학 파이프라인 및 석유 장비(부식 방지 재료가 필요함).

주의사항

표면 손상 위험: 톱니 모양으로 인해 부드러운 표면이 긁힐 수 있습니다. 공작물 재료를 평가해야 합니다. 예압 제어: 과도하게 조이면 톱니가 과도하게 들어가 성능이 저하되거나 구성품이 손상될 수 있습니다.

매우 얇은 시트 재료에는 적합하지 않습니다. 톱니가 지나치게 얇은 부품에 침투하여 파손될 수 있습니다.

2. Kammprofile 가스켓 사양

설치 전 준비

개스킷 검사

톱니 프로파일이 손상되지 않고 결함이 없는지 확인하고 톱니 높이 허용 오차는 ±0.02mm 이내입니다.

두께 균일성을 측정합니다. 네 지점의 두께 차이는 0.05mm 이하여야 합니다.

ASTM F104 또는 GB/T 9129를 준수해야 하는 재료 보고서를 확인하십시오.

플랜지 준비

플랜지 밀봉 표면 거칠기는 Ra ≤3.2μm이어야 하며 방사상으로 분포된 질감이 있어야 합니다.

아세톤으로 밀봉 표면을 철저히 청소하십시오. 염소계 용제는 금지되어 있습니다.

플랜지 평행성을 확인하십시오. 필러 게이지를 사용한 편차는 0.1mm/m 이하이어야 합니다.

설치 절차

센터링 및 포지셔닝

개스킷 내경은 매체 침식으로 인한 손상을 방지하기 위해 파이프 내경보다 0.5-1mm 더 커야 합니다.

이중 톱니형 개스킷을 설치할 때 톱니 끝이 고압측(또는 확실하지 않은 경우 플랜지측)을 향해야 합니다.

볼트 사전 조임

4단계로 조이세요:

목표 토크의 30%까지 초기 예체결

50% 토크로 대각선 조임

80% 토크로 원형 조임

마지막으로 두 단계를 거쳐 100% 토크에 도달합니다.

±5% 이내의 오차를 유지하면서 교정된 토크 렌치를 사용하십시오.

이황화 몰리브덴 윤활제로 탄소강 볼트를 식힙니다.

뜨거울 때 다시 조이세요.

시스템이 처음 작동 온도까지 가열된 후 80°C로 식힌 후 다시 조이십시오.

고온 합금 볼트에는 보상 토크가 5%-8% 증가해야 합니다.

3. 톱니형 개스킷의 유지보수 및 폐기 표준

정기 유지보수 사양

서비스 중 검사

볼트 응력 모니터링: 6개월마다 초음파 볼트 응력 게이지를 사용하십시오. 초기 예압이 15% 이상 감소하면 다시 조이십시오.

누출 점검: 할로겐 누출 감지기(감도 ≤ 1×10⁻⁶ Pa·m³/s)를 사용하여 매주 밀봉 표면을 검사하십시오.

정지 점검

치아 끝 상태 평가:

치아 끝 부분이 약간 편평해지는 것은 허용됩니다(원래 높이의 30% 이하).

치아 뿌리 균열이나 돌출은 금지됩니다.

밀봉층 검사:

흑연/PTFE 층 두께 손실 ≤ 20%.

방사형 관통 구멍 균열이 없습니다(균열 길이 < 2mm는 일시적으로 사용될 수 있음).

청소 요구 사항: 무수 에탄올을 사용하여 치아 홈의 탄소 침전물을 제거합니다(금속 브러시는 금지됨).

플랜지 밀봉 표면은 800방 사포를 사용하여 한 방향으로 연마해야 합니다(산화층 제거용).

필수 거부 기준

구조적 손상

치아 프로파일 영역에서 다음 조건 중 하나가 발생합니다.

세 개 이상의 연속된 치아 골절

톱니 높이 마모 > 0.1mm(원래 톱니 높이가 0.3mm인 경우)

금속 프레임의 크리프 변형(직진도 편차 > 0.2mm)

봉인 실패

ISO 5208에 따라 테스트됨:

헬륨 누출률 > 1×10⁻⁵ Pa·m³/s

수압 테스트: 30분간 압력을 유지합니다. 압력 강하 > 5%
