나선형 상처 개스킷이란 무엇입니까?

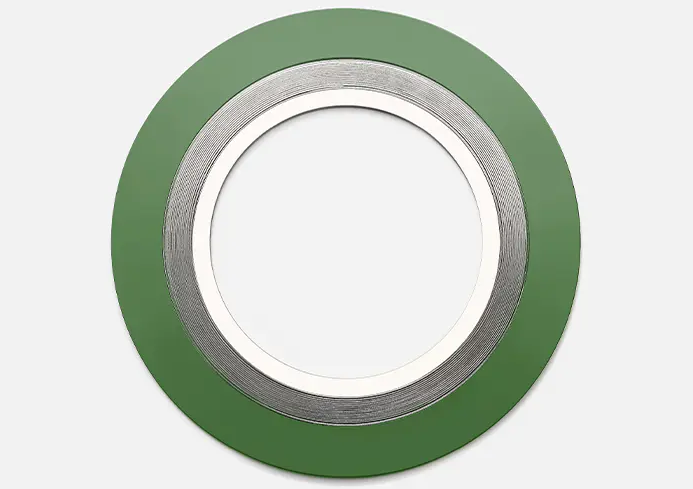

나선형 상처 개스킷 밀봉 파이프, 밸브 및 압력 용기에 널리 사용되는 금속 비 금속 복합 개스킷입니다. 그들의 고유 한 구조는 금속의 강도를 비금속의 유연성과 결합하여 고온, 고압 및 부식성 미디어 응용 분야에 사용하기에 적합합니다. 교류 형성 금속 와이어 및 연질 필러 재료로 구성된 나선형 상처 개스킷은 두 플랜지 사이에서 압축 될 때 매우 효과적인 밀봉을 형성합니다. 금속 스트립의 중심에있는 V 자형 크라운은 스프링 역할을하며 개스킷은 다양한 조건에서 탄성을 증가시킵니다. 다양한 화학적 호환성 요구 사항을 충족하도록 필러 및 와이어 재료를 조정할 수 있습니다.

1. 나선형 상처 개스킷의 구조와 구성
금속 스트립 : 일반적으로 스테인레스 스틸 (예 : 304 및 316), 티타늄 및 모넬과 같은 부식 방지 합금으로 만들어지면 금속 스트립은 V- 또는 W 자형 단면으로 압축되어 탄성지지를 제공합니다.
비금속 필러 층 : 일반적으로 흑연, 폴리 테트라 플루오로 에틸렌 (PTFE) 및 운모로 만들어진 이들 필러 층은 금속 스트립 사이에 내장되어 씰을 제공하고 표면 불규칙성을 보상합니다. 내부 및 외부 링 (선택 사항) :
내부 링 : 매체가 개스킷을 내부적으로 침식하는 것을 방지하여 금속 스트립이 풀릴 위험이 줄어 듭니다.
외부 링 (탄소강 또는 스테인레스 스틸) : 개스킷을 배치하고과 압축을 방지하며 압력 저항을 향상시킵니다.

2. 특징과 장점
극한 조건에 저항력 : 고온 (물질에 따라 최대 1000 ° C 이상) 및 고압 (예 : 클래스 900 플랜지 이상)을 견딜 수 있습니다.
우수한 밀봉 : 금속 및 비금속 물질의 조합은 사소한 플랜지 표면 불규칙성에도 적응합니다.
화학 저항 : 다른 금속 및 필러 재료를 선택하여 산, 알칼리, 오일 및 가스와 같은 배지와 호환됩니다.
탄성 탄력성 : 금속 스트립의 나선 구조는 압력 변화 후에도 씰을 유지합니다.

3. 일반적인 유형의 나선형 상처 개스킷
기본 유형 (링 없음) : 표준 플랜지에 적합한 금속 및 비금속 나선형 상처 층 만 포함합니다.
내부 링이있는 유형 : 고압 또는 쉽게 침식 매체에 적합한 내부 압력 저항을 향상시킵니다.
외부 링으로 타이핑 : 쉽게 설치 및 위치를 설치하여 개스킷 붕괴를 방지합니다. 나선형 상처 개스킷 : 두 유형의 장점을 결합하고 API 6A와 같은 까다로운 응용 분야에 적합합니다.

4. 나선형 상처 개스킷의 응용
석유 화학 : 파이프 플랜지, 반응기 및 열교환 기.
전력 산업 : 증기 터빈 및 고온 보일러 시스템.
제약/식품 : 위생 PTFE 충전이 필요한 응용.
항공 우주 : 연료 시스템 씰.

5. 선택 고려 사항
재료 일치 : 매체의 부식성 및 온도를 기반으로 금속 스트립 및 필러 층을 선택하십시오.
플랜지 표준 : 플랜지 등급 (예 : ANSI, DIN 및 JIS) 및 치수를 확인하십시오.
압력 등급 : 와인딩 밀도가 다른 압력 강화 용량에 영향을 미칩니다.
설치 요구 사항 : 고장으로 이어질 수있는 국소 과압을 피하려면 볼트를 고르게 조여야합니다.

6. 다른 개스킷과의 비교
금속 플랫 개스킷 : 높은 경도가 있지만 보상이 좋지 않아 볼트 하중이 매우 높습니다.
고무 개스킷 : 저온과 압력에만 적합하며 노화가 발생하기 쉬운.
흑연 복합 개스킷 : 고온에서 금속 지지대가없고 Brittleness가 발생하기 쉬운.
