Kammprofile 개스킷의 기능은 무엇입니까?

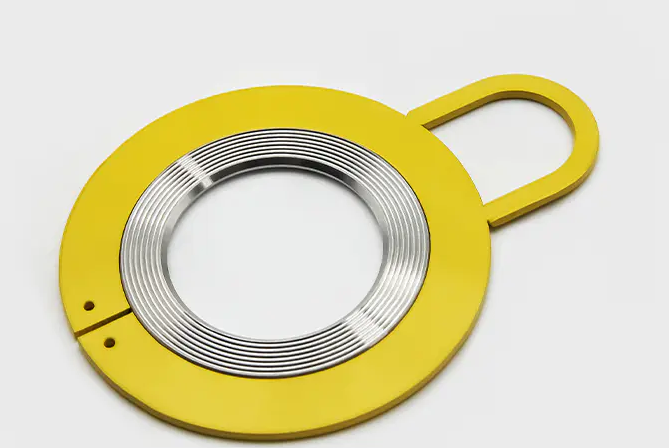

Kammprofile 개스킷 표면에 환형 또는 방사상 톱니 모양(치형 패턴)이 있는 특수 설계된 금속 가스켓으로 주로 풀림 방지, 진동 방지 및 연결 밀봉 성능을 향상시키는 데 사용됩니다. 톱니형 개스킷은 일반적으로 양쪽 씰링 표면에 동심 톱니 모양 또는 홈이 있는 일체형 금속 코어로 만들어지며 일반적으로 흑연 또는 PTFE(폴리테트라플루오로에틸렌)와 같은 부드러운 씰링 재료로 덮여 있습니다.

1. 구조 및 종류

(1) 기본구조

재질: 일반적으로 탄소강, 스테인레스강(예: 304/316), 구리 또는 합금.
치아 디자인:
외부 치형: 개스킷의 외부 가장자리에 톱니 모양이 분포되어 있어 더 부드러운 표면(예: 알루미늄)에 적합합니다.
내치형 : 내륜에 톱니 모양을 하여 연결된 부품의 외관을 보호합니다.
내부 및 외부 치아 유형: 양면 톱니형, 더 강한 풀림 방지 효과.

(2) 공통형식

표준 톱니 개스킷: 일반 유형으로 일반적인 풀림 방지에 사용됩니다.
원추형 톱니 개스킷: 테이퍼가 있으며 고압 밀봉(예: 플랜지 연결)에 적합합니다.

2. 톱니형 개스킷의 기능

(1) 풀림방지 및 진동방지

기계적 맞물림: 톱니 모양은 커넥터 표면에 내장되어 물리적인 인터로크를 형성하여 진동, 충격 또는 동적 하중으로 인한 느슨해짐을 효과적으로 방지합니다.
탄성 보상: 압력에 의해 변형된 후에도 지속적인 장력을 제공하며 볼트가 약간 후퇴하더라도 조임 상태를 유지할 수 있습니다.

(2) 응력 분산

세레이션 구조는 접촉 면적을 확장하고 커넥터 표면(특히 알루미늄, 플라스틱과 같은 부드러운 재질)이 짓눌릴 위험을 줄입니다.

(3) 보조 밀봉

접촉면의 미세한 요철을 메워주고, 실런트와 병용하면 저압 환경에서 실링 성능을 향상시킬 수 있습니다.

(4) 전기/열전도도

금속 재료는 연결 부품(예: 전기 접지, 라디에이터 고정)의 전류 전도 또는 방열 성능을 향상시킬 수 있습니다.
적용 가능한 시나리오
고진동 장비: 엔진, 철도 운송, 풍력 터빈.
동적 부하 부품: 엔지니어링 기계, 자동차 서스펜션.
부드러운 재질의 연결 : 알루미늄 합금이나 플라스틱에서 볼트가 풀리는 것을 방지합니다.

3. 톱니형 개스킷 교체 기준

(1) 명확한 교체기준

톱니 모양의 치아가 심하게 마모되었거나 무뎌졌습니다.
성능: 치아 끝이 눈에 띄게 편평하게 마모되어 선명도를 잃습니다(손톱으로 긁어도 긁힘 없음).
결과: 바이트 능력 상실 및 풀림 방지 성능 감소.

(2) 개스킷의 변형이나 균열

성능: 전반적인 뒤틀림, 치아뿌리 파절 또는 균열.
결과: 압력을 고르게 분배할 수 없어 연결이 손상될 수 있습니다.

(3) 반복되는 볼트풀림

성능: 여러 번 조인 후에도 동일한 위치가 여전히 느슨하며 기타 이유(예: 볼트 스레드 손상)는 제외됩니다.
원인: 개스킷 톱니 모양이 손상되어 지속적인 장력을 제공할 수 없습니다.

(4) 밀봉 불량

성능: 씰과 함께 사용하면 누출이 발생합니다(예: 플랜지 인터페이스에서 액체/가스 누출).
원인: 개스킷 톱니가 부서져 표면의 요철을 메울 수 없습니다.
(5) 부식 또는 재질의 열화
성능: 녹 침투, 녹청(구리 개스킷) 또는 고온 산화(표면이 푸르스름하고 부서지기 쉽습니다). 위험: 강도 감소, 시스템 파열 및 오염 가능성(예: 유압 라인).
